¿Qué es la Granulometría? (Descarga PDF)
La granulometría, derivada de «gránulo» (pequeño grano), es la disciplina que se ocupa de los métodos de medición del tamaño de partículas y, por extensión, de la distribución de tamaños en una población de partículas. Aunque el término pueda evocar imágenes de arena y tierra, su alcance es mucho más amplio y a lo largo de este artículo descubrirás más sobre la granulometría (Fragmento del PDF).
En realidad, «grano» se refiere a cualquier trozo de materia sólida o líquida, de forma esférica o irregular, que se encuentre disperso en un fluido inmiscible. Desde granos de arena y polvo hasta gotas en emulsiones, partículas de ceniza en humos y burbujas de gas en espumas, todos entran dentro del dominio de la granulometría.

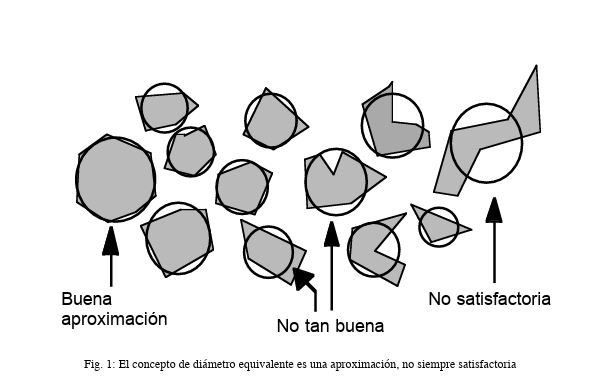

La clave para comprender la granulometría reside en la definición de «tamaño«. Para partículas esféricas, la dimensión característica es, obviamente, el radio o el diámetro. Sin embargo, para partículas con formas irregulares, la definición de un «tamaño equivalente» que sea físicamente significativo puede ser un desafío considerable.
Presentación de Datos Granulométricos: Del Dato Crudo a la Clasificación por Tamizaje
El análisis granulométrico es una herramienta fundamental para caracterizar la distribución de tamaños de partículas en una muestra. Este análisis, crucial en campos como la ciencia de materiales, la ingeniería química y la geología, nos permite comprender mejor el comportamiento y las propiedades de un conjunto de granos. En este artículo, conocerás el proceso desde la obtención de los datos crudos hasta la clasificación por tamizaje, destacando los puntos clave para una presentación efectiva y significativa. ¡Sigue leyendo!
Los Datos Crudos: De la Observación Manual a la Automatización
Tradicionalmente, el análisis granulométrico se basaba en la observación manual de muestras, generalmente con un número representativo de partículas (entre 500 y 1000). Esta observación podía ser directa, usando instrumentos ópticos, o indirecta, a través del análisis de fotografías. El objetivo era determinar el tamaño de cada grano, a menudo aproximándolo a un diámetro equivalente, ya sea de una esfera con el mismo volumen o del círculo de su proyección.
Si bien este método funciona razonablemente bien para partículas esféricas, presenta desafíos con formas irregulares. No obstante, el avance tecnológico ha transformado este proceso. El tratamiento automatizado de imágenes ha reemplazado en gran medida el análisis visual manual, ofreciendo una mayor eficiencia y precisión. En muchos casos, especialmente en estudios de emulsiones como los realizados en el laboratorio FIRP, se asume que los granos son esféricos o que pueden representarse adecuadamente como tales.
Te puede interesar: ¿Qué es la absorción?
Clasificación por Tamizaje: Organización y Análisis Estadístico
Una vez obtenidos los datos crudos – una lista de tamaños individuales – es fundamental organizarlos para facilitar el análisis estadístico. Aquí es donde entra en juego la clasificación por tamizaje.
El primer paso consiste en identificar el tamaño máximo (tmax) y el tamaño mínimo (tmin) de los granos. A partir de estos valores, se establecen límites numéricos redondeados que abarquen todo el rango de tamaños observados. Por ejemplo, si tmax es 9,3 µm y tmin es 1,3 µm, podríamos establecer límites de 1 a 10 µm.

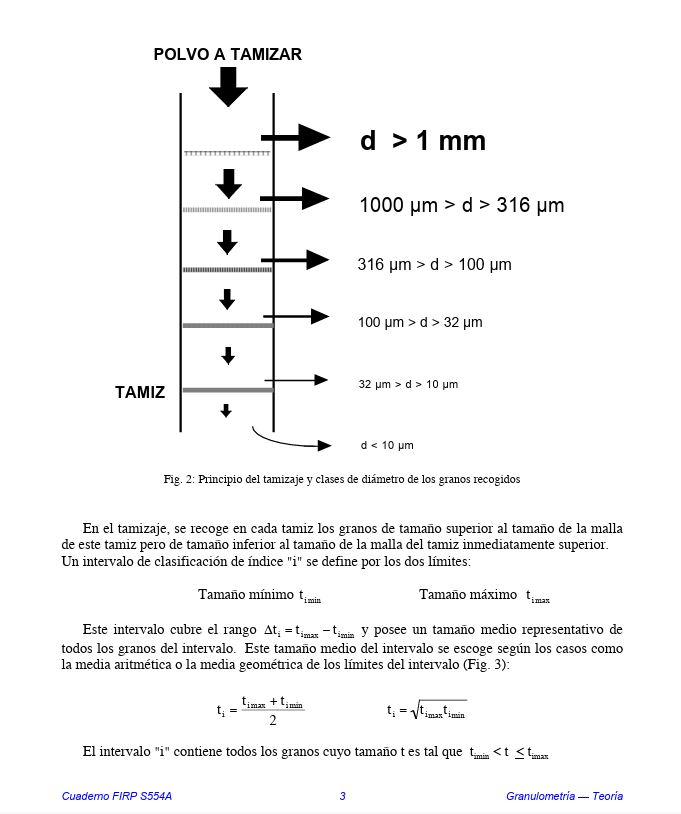

A continuación, el intervalo definido por estos límites se divide en un número específico de clases o «tamices.» Esta división emula el proceso físico de tamizado, donde se utilizan tamices superpuestos para separar partículas según su tamaño.
Para proceder a la clasificación, se rastrea la lista de datos crudos y cada vez que se encuentre un tamaño perteneciendo al intervalo «i», se aumente en una unidad, el número contador ni de granos del intervalo i. Se realiza este conteo con todos los intervalos, obteniéndose entonces el número total de granos de la muestra como la sumatoria Σ n . La relación ni / Σ ni indica la fracción (en número) de los granos que poseen un tamaño correspondiente al intervalo «i».

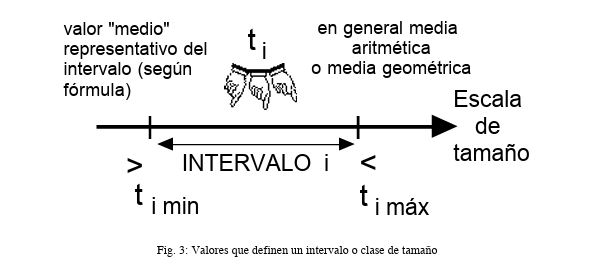

En los datos clasificados la lista de los tamaños de los granos que corresponden al intervalo «i» se reemplaza por dos datos: uno que define el intervalo i (ti max o ti ) y otro que dé cuenta del conteo de granos perteneciendo a este intervalo (ni o ni / Σ ni ). El conjunto de estos dos datos para todos los intervalos «i” se llama distribución de tamaños.
Te puede interesar: Hidratos de Gas
Selección Estratégica de Intervalos/Tamices (Fragmento del Cuaderno S554Ade Granulometría PDF)

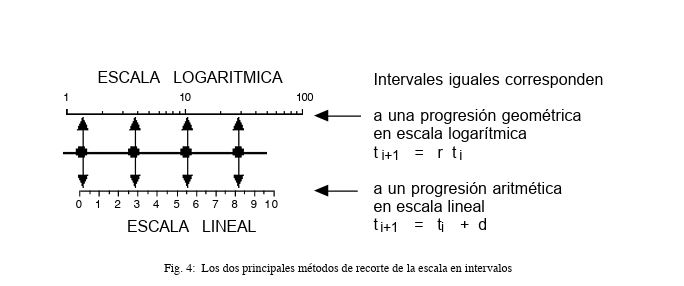

La selección de los intervalos o tamices es un paso crítico y requiere una consideración cuidadosa. No es necesario que los intervalos sean de igual tamaño, especialmente cuando existe una gran variabilidad entre tmax y tmin.
- Intervalos Iguales: Se recomienda utilizar intervalos iguales si la relación tmax/tmin es menor a 20.
- Intervalos en Progresión Geométrica: Si la relación tmax/tmin es mayor a 20, es preferible emplear intervalos de diferentes anchos en progresión geométrica, lo que resulta en una distribución logarítmica de los tamaños.
Además del tamaño, la cantidad de intervalos es crucial. Un tamizaje demasiado «fino» con muchos intervalos puede llevar a una pérdida de significado estadístico debido a un número reducido de granos por intervalo. La experiencia sugiere que un rango de entre 10 y 30 intervalos es adecuado. Los equipos modernos suelen utilizar entre 16 y 32 clases de tamaño en progresión geométrica, aunque, por lo general, se limitan a alrededor de 10 clases en cada muestra analizada.
La presentación de datos granulométricos requiere un proceso meticuloso, desde la obtención precisa de los datos crudos hasta la cuidadosa selección de los intervalos de clasificación. Una comprensión clara de estos pasos asegura un análisis estadístico robusto y una interpretación precisa de la distribución de tamaños de partículas en la muestra.
Importancia de la Granulometría: Más Allá del Tamaño (Descarga el PDF del Cuaderno S554A)
La granulometría no se limita a la simple medición del tamaño de las partículas. Sus aplicaciones son vastas y abarcan una amplia gama de industrias y campos científicos. Desde la optimización de la formulación de pinturas y recubrimientos hasta el control de la calidad en la producción de cemento, la granulometría juega un papel fundamental en el diseño, la fabricación y el análisis de diversos productos y procesos. En esencia, la comprensión de la distribución del tamaño de las partículas es crucial para optimizar el rendimiento, la estabilidad y las propiedades de numerosos materiales y sistemas.
Para aquellos interesados en profundizar en la granulometría, su teoría, otros métodos de clasificación y otros medios de distribución puedes descargar el Cuaderno S554A, que amplía cada uno de los aspectos tratados en este artículo. ¡No te lo pierdas!
